连杆：组成部件、类型、功能、应用及其他

编辑日期：2026-02-23

连杆：组成部件、类型、功能、应用及其他

什么是连杆？

连杆是活塞与曲轴之间的连接件，它将活塞销与曲柄销连接在一起。

连杆的小头端与活塞销相连，大头端与曲柄销相连。

连杆的作用是将活塞的直线往复运动转化为曲轴的旋转运动。

连杆截面多为工字形（I 形梁），材质一般采用锻钢，也有使用铝合金制造的连杆。

为保证发动机运转平衡，连杆会按相近重量分组精密匹配。

连杆与活塞越轻，发动机输出功率就越高、振动越小，因为往复运动质量更低。

连杆负责将动力推力从活塞传递到曲柄销，因此必须足够坚固、刚性好，同时尽可能轻量化。

连杆的组成部件

连杆主要由以下部分组成：
•	小头
•	大头
•	衬套
•	轴瓦（轴承衬片）
•	螺栓与螺母
•	杆身
•	活塞销
•	活塞
•	轴承盖

1. 小头

连杆与活塞销相连接的一端，称为连杆小头。

2. 大头

连杆与曲轴曲柄销相连接的一端，称为连杆大头。

3. 衬套（轴承衬套）

连杆两端均安装有衬套。小头的整体孔内压装有磷青铜衬套。

连杆大头与曲柄销连接，该端分为两半，支撑在曲轴轴承瓦上。

4. 轴瓦

在连杆大头内部，与轴承盖配合安装的片状轴承称为轴瓦。

轴瓦分为两片，共同包合在曲轴上。此处也是连杆做往复换向运动的位置。

5. 螺栓与螺母

连杆下端与曲轴装配完成后，大头两侧通过螺栓和螺母紧固。将所有零件组合后，连杆即可投入使用。

6. 杆身

螺栓与螺母用于连接连杆本体与轴承盖，中间的梁状部分称为杆身。杆身截面可以是矩形、管状或圆形。

连杆长度取决于比值 I/r：

I = 杆身长度

r = 曲柄半径

7. 活塞销

发动机活塞与连杆通过一根空心硬化钢销连接，称为活塞销，也叫销轴。活塞销穿过连杆小头，并在活塞上实现摆动。

8. 活塞

活塞通过连杆（常简称连杆）与曲轴相连。活塞在气缸内作为可移动塞体，构成燃烧室的底部。

9. 轴承盖

轴瓦轴承可对磨损进行补偿，轴承盖控制运转间隙与侧隙，以保证正确紧固。

连杆的结构与作用

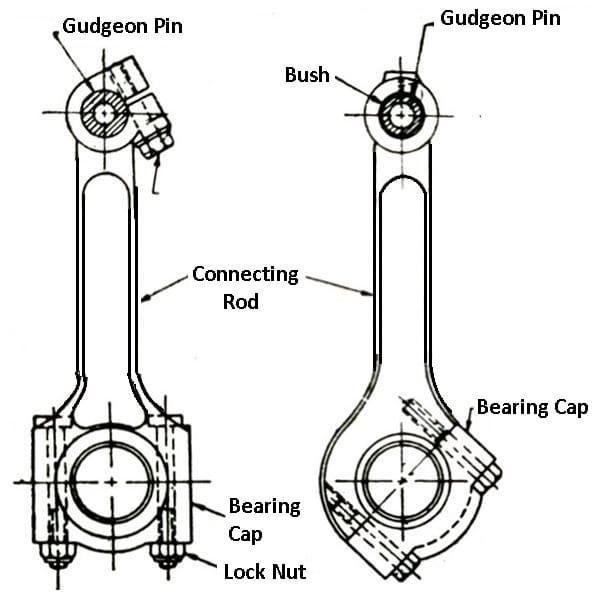

连杆设有两种端部：连杆小头与连杆大头轴承。为便于装配到曲柄销上，连杆大头的剖分面可采用与杆身垂直的直角切口（图 a），或斜向切口（图 b）。轴承盖通过两组螺栓螺母固定在连杆体上。

现代发动机不再采用在大头孔内浇铸轴承合金的结构，而是使用独立的低碳钢轴瓦。

轴瓦可通过调整补偿磨损，同时精确控制运转间隙与侧隙，使轴承盖实现正确配合。当采用正齿轮轴承时，常会使用被称为调整垫片的薄金属片。

通过减薄垫片可补偿轴承磨损，并保证连杆与曲轴之间获得合适的轴承间隙。连杆小头通常为整体式孔，内部压装磷青铜衬套，并通过锁紧结构抱紧活塞销。

一台发动机内的所有连杆重量必须一致，否则会产生明显振动。装配时，连杆与轴承盖均为一对一配对，并通常打有配对编号，以防发动机检修拆解时混淆。

连杆的类型


以下是应用在各类发动机中的不同连杆类型：
•	普通式连杆
•	叉刀式连杆
•	主副连杆
•	毛坯锻轧连杆（棒料精加工连杆）
•	铸造连杆
•	锻造连杆
•	粉末冶金连杆

1. 普通式连杆

普通式连杆用于直列发动机和对置发动机。连杆大头连接在曲柄销上，并配有轴承盖。

轴承盖通过螺栓或双头螺柱固定在连杆端部。连杆必须装回原气缸并保持原有相对位置，以保证配合精度与动平衡。

2. 叉刀式连杆

这类连杆用于 V 型双缸摩托车发动机以及 V12 航空发动机。

在每对气缸中，“叉形” 连杆的大头分为两叉，而对面气缸的 “刀形” 连杆做成锥形，插入叉形连杆的间隙中。

该结构可以消除气缸对与曲轴平衡时产生的扭转力偶。在大头轴承布置中，叉形连杆使用一个宽轴承套，覆盖连杆整个宽度（包括中间间隙）。

刀形连杆则直接在该套外侧运转，而非直接在曲柄销上。

这样两根连杆可独立往复运动，降低了轴承受力与表面线速度。但缺点是轴承并非连续旋转而是往复运动，对润滑十分不利。

3. 主副连杆

星形发动机（径向发动机）通常采用主副连杆结构。其中一个活塞的连杆为主连杆，直接与曲轴相连。

其他活塞的连杆（副连杆）通过销轴连接在主连杆外缘的环槽上。主副连杆的缺点是：副活塞的行程略大于主活塞，会导致 V 型发动机振动增大。

4. 棒料精加工连杆

棒料连杆由整块钢或铝合金棒料切削加工而成。与其他连杆相比，它更轻、强度更高、寿命更长。

常用于高速赛车等高性能车辆。设计时通常会优化过渡圆角以降低应力集中，并顺着材料原始纤维方向加工。

5. 铸造连杆

这类连杆深受厂商青睐，因为其足以承受原厂发动机的负荷。铸造连杆生产成本低，但不能用于高马力工况。

铸造连杆中部会有明显分型线，可借此与锻造连杆区分。

6. 锻造连杆

部分连杆采用锻造工艺制造。通过使材料金属流线沿连杆外形连续分布而成型。

根据性能需求可选用合金钢或铝合金，常用的有铬合金钢、镍合金钢。

成品不易脆断，镍或铬合金元素可显著提高连杆强度。

7. 粉末冶金连杆

连杆也可采用粉末冶金工艺制造，对厂商而言经济性很好。它由混合金属粉末压入模具后经高温烧结成型为致密实体。

一般只需少量机加工即可达到成品尺寸。粉末冶金连杆成本低于钢件，强度高于铸铁连杆。

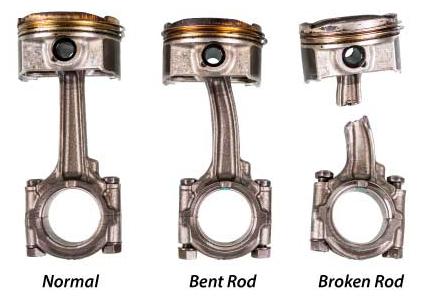

连杆常见故障

连杆在曲轴每一圈转动中，都会承受巨大且反复交变的载荷。这些载荷与发动机转速（RPM）成正比。连杆在持续工作过程中可能出现损伤甚至断裂。常见连杆故障如下：
•	疲劳损坏
•	水锤 / 液锁
•	超速运转
•	活塞销失效

1. 疲劳损坏

连杆在工作中频繁承受压缩与拉伸载荷，长期作用会引发疲劳损伤，最终导致磨损加剧直至断裂。发动机机油不足、油液含杂质会使该问题更加严重。

这是最常见的故障形式，老旧发动机尤为普遍。即使发动机重新大修，如果使用了劣质或型号不符的配件，新连杆依然可能出现疲劳问题。

2. 液锁（水锤）

当水进入气缸燃烧室时，会导致连杆弯曲变形，这种现象称为液锁。车辆涉水行驶时容易发生此类故障。

气缸内少量进水会导致发动机敲缸异响，一般可修复；但如果大量进水，活塞无法压缩液体，会直接造成连杆弯曲甚至折断。

3. 超速运转

发动机超转速运行是连杆的另一大故障诱因，多见于新车及高性能发动机。当转速表进入红区，连杆所受载荷会急剧上升，极易发生断裂。

4. 活塞销失效

活塞销损坏会引发灾难性发动机故障。活塞销失效后，连杆会出现异常窜动，甚至打坏缸体，或造成曲轴弯曲。

部分发动机会出现严重动力下降，活塞销断裂时发动机会立即熄火。轻则发动机可修复，重则整机彻底报废。

连杆的应用

连杆是活塞式发动机中将活塞与曲轴相连的重要部件。

连杆将活塞的往复直线运动转化为曲轴的旋转运动。

连杆广泛应用于各类汽车发动机中，适用于轿车、卡车、摩托车等各种交通工具。

此外，还用于推土机、压路机等工程机械车辆。

因此在现代工业中，各类机械设备都离不开活塞、连杆与曲轴组件。

这些零部件是内燃机实现精准、可靠运行的关键。
