什么是气缸盖？

在发动机中，气缸的顶部由一块独立的铸造件封闭，该部件称为气缸盖。

气缸盖通过螺栓紧固在气缸体上部，结合面处装有气缸垫。

气缸盖上设有燃烧室、火花塞，在 I 型和 F 型配气机构中还包含气门机构。

在大多数发动机上，气缸盖内设有通道，用于向气缸输送空气和燃油，并排出废气。

气缸盖通常由灰铸铁或铝合金制成。铝合金的优势在于质量轻、导热性能优异。

接下来，我们将介绍气缸盖的结构组成。

气缸盖结构

气缸盖采用与气缸体分离式铸造，以便拆卸后进行积碳清理和气门研磨作业。为保证气缸内的压缩压力，在气缸盖与气缸体之间装有一片平整的气缸垫。

在部分场景下，例如赛车发动机，会采用非分体式设计。但气缸体与气缸盖一体式的制造难度更高、成本更昂贵，同时发动机内部零件的检修便利性也较差。

根据气门布置形式，气缸盖可集成凸轮轴、摇臂和气门等机构。缸盖内设有冷却水通道，同时用于安装气门座和火花塞座。从机械设计角度来看，可拆卸式气缸盖的细节设计难度通常是最高的。

设计可拆卸式气缸盖时，需注意以下要点：
•	紧固螺栓的拉力不得导致气缸孔或缸筒发生变形。
•	气缸盖内冷却液的流动应尽可能覆盖到顶部区域。
•	为保证可靠的气密密封，紧固螺栓应在每个气缸的圆周方向尽可能均匀分布。

接下来，我们将逐一介绍气缸盖上的各个零部件。

气缸盖的组成部件

气缸盖上设有多个连通气缸体的孔道。部分孔道用于布置水套，实现冷却液正常循环，从而起到冷却与润滑作用。

气缸盖内部还集成了多项发动机关键部件，包括进气门、排气门、气门导管、喷油器、火花塞等。

汽油机的燃烧室同样设置在气缸盖上。此外，缸盖上还设有预热塞与缸盖喷射装置的安装结构。

在散热器出水弯管处安装有节温器，用于控制冷却液循环。燃烧室是气缸盖的固有组成部分，汽油或柴油通过各类进、排气歧管阀在此燃烧。

同时，缸盖上还设有油道，用于向气缸各部位供给润滑油。

气缸盖主要组成部件如下：
•	气缸垫
•	进、排气道
•	缸盖气门
•	缸盖燃烧室
•	火花塞
•	喷油器
•	缸盖凸轮轴
•	其他气缸盖附件

#1 气缸垫

气缸垫位于气缸盖与气缸体之间，通过螺栓紧固在发动机机体上方，起到密封作用，防止机油与冷却液泄漏或相互混合。

#2 进、排气道

进、排气道是气缸盖的重要组成部分。进气道通过通道将空气输送至气缸盖与燃烧室；燃烧完成后，废气经排气道排出，避免缸内压力过高引发危险。

#3 缸盖气门

发动机通过气门的开启与关闭，控制混合气进入燃烧室。内燃机中每个气缸通常配备两个气门：进气门尺寸偏大，排气门尺寸偏小。

#4 缸盖燃烧室

燃烧室被称为发动机的核心，可燃混合气在此燃烧产生动力，驱动车辆行驶。燃烧室的形状与尺寸各异，取决于发动机类型与车辆用途。

#5 火花塞

火花塞用于点燃燃烧室中的可燃混合气，直接安装在气缸盖上，电极端伸入燃烧室，通常采用螺纹连接以保证密封。

#6 喷油器

喷油器安装在气缸盖罩区域。在柴油机中，喷油器通过喷油泵将燃油加压喷入燃烧室。

#7 缸盖凸轮轴

凸轮轴同样集成在气缸盖内，用于控制气门的开启与关闭。曲轴作为气缸体部件，通过传动带驱动缸盖凸轮轴运转。

#8 其他气缸盖附件

气缸盖还设有润滑与冷却用的油道、水道。缸盖通道的设计随整体结构不同而变化，核心目标均为提升工作效率。

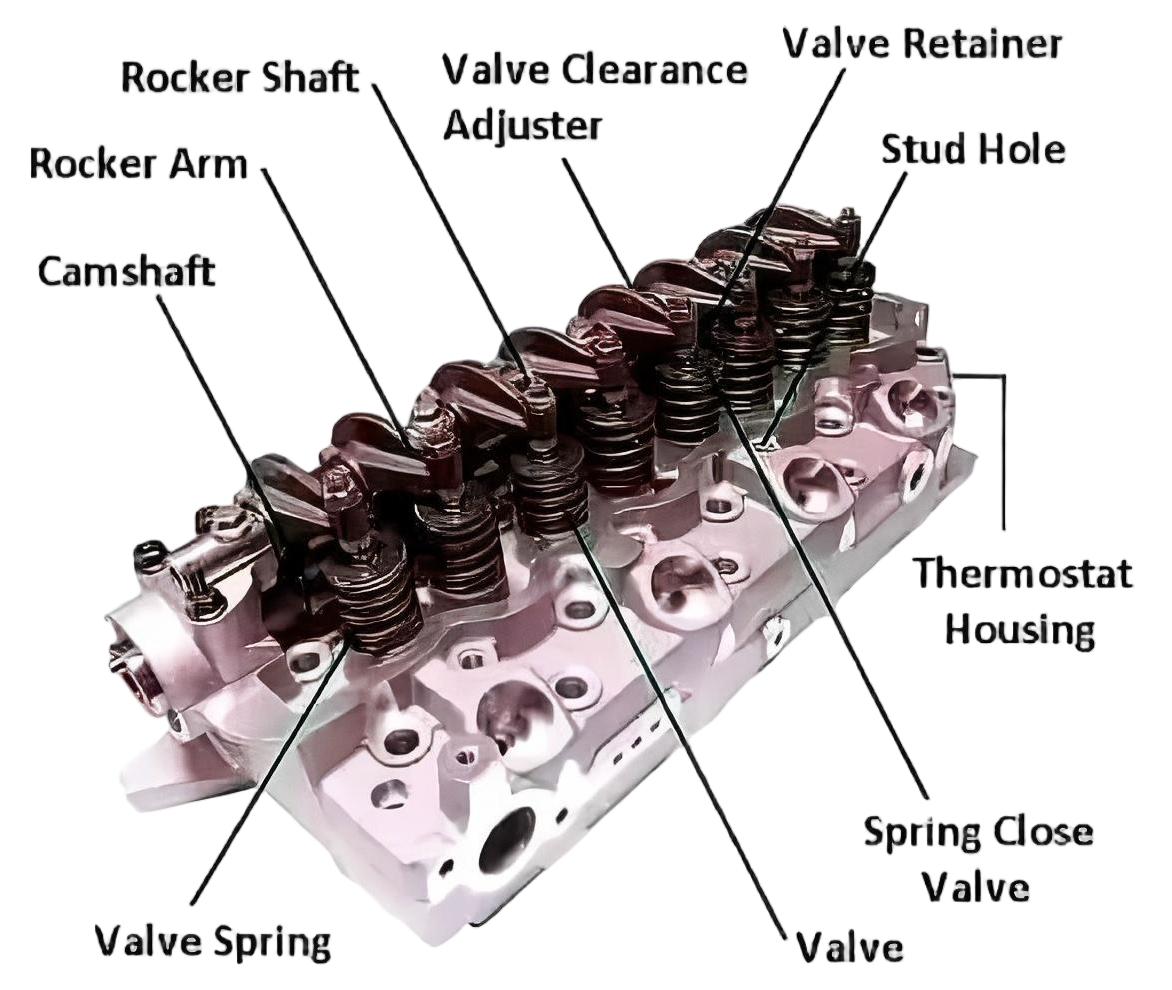

可通过下方气缸盖示意图，直观了解各部件的安装位置。

气缸盖的作用

气缸盖在汽车发动机中起着至关重要的作用。气缸盖结构复杂，开设有多种通道。每一条通道都承担相应功能，它们共同体现了这一发动机部件的重要价值。

气缸盖为进气门、排气门、进排气道、火花塞、喷油器和凸轮轴等零部件提供安装位置。同时，气缸盖内部设有冷却液、机油和燃烧废气的流通通道。

气缸盖能够吸收发动机工作产生的热量，并通过冷却液实现散热，防止发动机过热失效。

它对燃烧室进行密封，是发动机配气机构的控制核心，同时也承受并传递燃烧产生的压力与压缩负荷。

气缸盖的四种设计形式

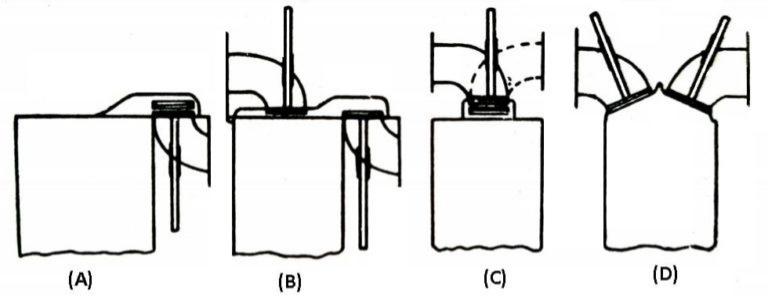

下图展示了四种气缸盖结构及其气门布置位置。

•	图（a）为常见的侧置气门结构，所有气门呈直线排列，可拆卸式缸盖为紊流型设计，活塞顶部可非常接近缸盖的平面位置。
•	图（b）为反向布置气门式气缸盖，可采用大直径进气门，气门通道能直接连通气缸孔，因此具有良好的充气效率。
•	图（c）为单列垂直气门式气缸盖，可搭配结构简单的推杆与摇臂机构。
•	图（d）为理想的半球形燃烧室气缸盖，广泛用于高性能发动机。该设计火焰传播距离短，配合拱形活塞顶部可轻松实现较高的压缩比。

气缸盖的类型

气缸盖可根据气道与气门的结构布局分为多种类型，下面逐一详细介绍：

•	回流式气缸盖
•	偏置横流式气缸盖
•	直列横流式气缸盖
•	平顶式气缸盖
•	顶置气门式气缸盖
•	顶置凸轮轴式气缸盖
•	水冷式发动机气缸盖
•	风冷式发动机气缸盖

#1 回流式气缸盖

回流式气缸盖的进气道与排气道位于发动机同一侧。混合气进入气缸盖后，排出时需要改变流动方向。

在这类发动机中，进入的新鲜混合气与排出的废气沿同一方向旋流，有助于对进气进行预热。

但由于进、排气道集中在一侧，缸盖单侧空间有限，导致气道截面积小于横流式气缸盖。

#2 偏置横流式气缸盖

当进气道与排气道分别位于气缸盖两侧时，即为横流式气缸盖。

气流会直接横穿气缸盖流动，与气道同侧布置的回流式结构正好相反。

这类气缸盖既可以由顶置凸轮轴驱动，也可以采用气缸体内置凸轮轴、通过推杆与摇臂驱动气门的配气机构。

相比回流式气缸盖，横流式设计拥有更好的动力性能与工作效率。

#3 直列横流式气缸盖

直列横流式与偏置横流式气缸盖特性相近，主要区别在于气门呈横向倾斜布置。

进、排气道同样分置于气缸盖两侧，这种结构在性能和效率上更为出色。

但由于制造成本过高，实际应用并不广泛。

按冷却方式分类的气缸盖

根据散热需求不同，气缸盖主要分为两种：

#1 水冷式发动机气缸盖

水冷发动机的气缸盖内部设有多条水套用于冷却液循环。

整个水冷系统为密封加压式，加压可提高冷却液沸点（超过 110℃），从而降低蒸发速度，延长冷却液使用周期。

冷却液循环流动，带走气缸盖、气缸体等高温部件的热量。当冷却液流经散热器时，由冷却风扇进行降温。

这种利用液体冷却内燃机的方式，被称为液冷或水冷发动机。如今绝大多数汽车、摩托车等车辆都采用水冷发动机。

#2 风冷式发动机气缸盖

风冷发动机依靠散热片实现高效散热，缸盖一般采用铝合金制造，重量较轻。工作时，空气流过发动机高温部件，使其温度保持在正常工作范围内。

发动机产生的大部分热量随废气排出，剩余热量则通过风冷发动机的金属散热片散出。

这类发动机外部带有向外延伸的散热鳍片，并通过风扇强制冷空气吹过鳍片，将热量直接散发到大气中。

与水冷发动机的封闭式循环冷却系统形成明显对比。

按工作结构分类的三种气缸盖

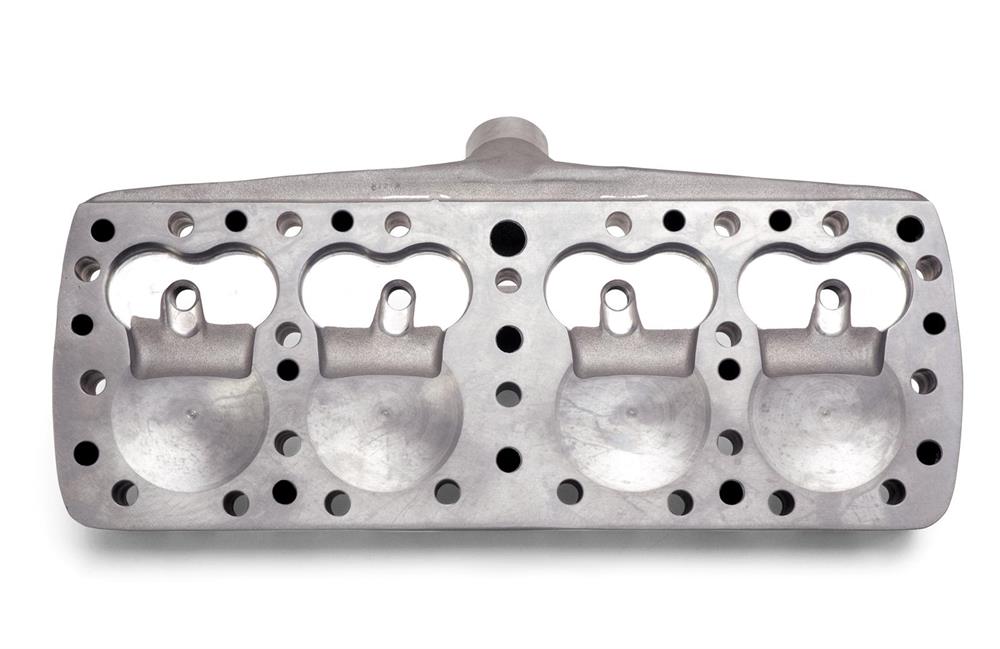

#1 平顶式气缸盖（侧置气门缸盖）

这类气缸盖由整块铸铁铸造而成，不带任何运动机械部件。虽然结构简单，但也存在明显缺点。

气门布置在气缸体侧面，导致进气气流需呈 90° 转向，燃烧效率低、压缩比不高。

由于设计上的缺陷，平顶式气缸盖如今已不常见。

优点是制造简单、成本低、冷却液流通顺畅、重量轻、发动机结构紧凑。

常用于割草机、小型拖拉机、农用机械等小型发动机。

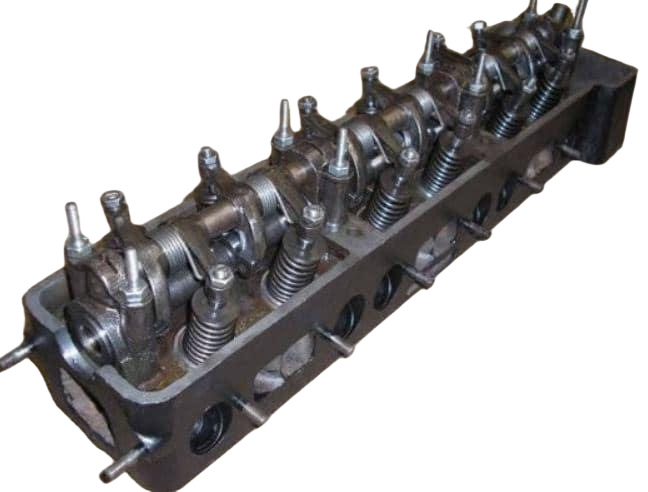

#2 顶置气门式气缸盖（OHV）

又称 I 型气缸盖，结构相对复杂，集成了气门机构、火花塞以及进排气道。

得益于气门和进气道的布置形式，OHV 发动机动力表现更好。

气道设计更优，进气流动更快速顺畅，排气道效率也更高，缸盖温升比平顶式更低。

同时，这种设计让凸轮轴更靠近曲轴。

#3 顶置凸轮轴式气缸盖（OHC）

这类气缸盖不仅布置有气门机构、火花塞和进排气道，还直接集成安装凸轮轴。

凸轮轴在缸盖内的位置灵活，可布置在中部、气门列中间或气门上方。

OHC 缸盖分为两种形式：
·	单顶置凸轮轴（SOHC）：一根凸轮轴同时驱动进、排气门
·	双顶置凸轮轴（DOHC）：进气门、排气门分别使用两根独立凸轮轴

按气道与气门布置形式分类

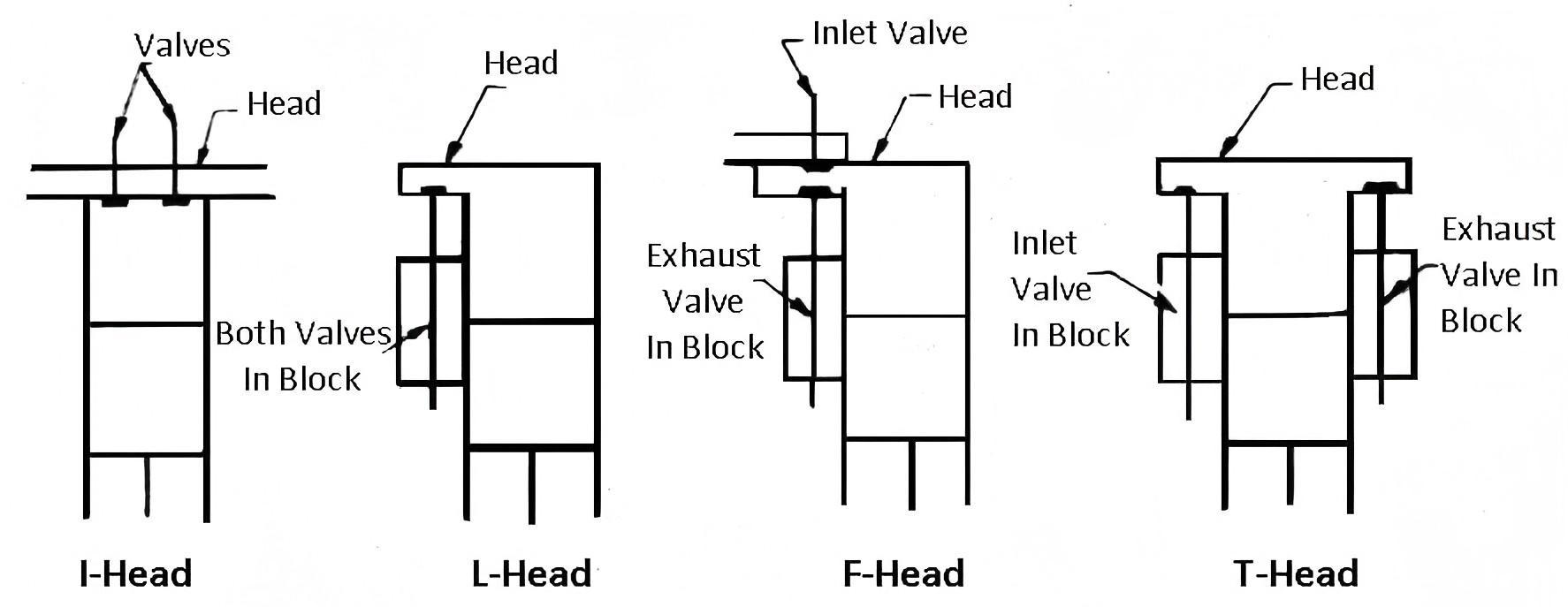

根据进气门与排气门的布置方式，汽车发动机气缸盖可分为四类：L 型、I 型、F 型、T 型缸盖。

借助单词 LIFT 可以轻松记住这四种气门布置形式。

F 型缸盖发动机

F 型是 I 型缸盖与 L 型缸盖的结合体。这类发动机的排气门布置在气缸体上，而进气门布置在气缸盖上。两根气门由同一根凸轮轴驱动。

I 型缸盖发动机

I 型设计中，进气门与排气门均布置在气缸盖内。所有气门由同一套机构驱动。这类设计是目前汽车上最常用的形式。

L 型缸盖发动机

L.该发动机中，进气门与排气门并排布置在一起，由一根凸轮轴驱动。燃烧室与气缸整体形成一个倒 L 形结构。

T 型缸盖发动机

T 型发动机的进气门与排气门分别位于气缸两侧。该结构需要两根凸轮轴才能工作：一根驱动进气门，另一根驱动排气门。

气缸与气缸盖的优点

以下是铝合金气缸及气缸盖的主要优点：

•	导热性能优异，导热率约为铸铁的三倍。
•	重量更轻。
•	因良好的导热性，可在不发生爆震的前提下提高压缩比。
•	发动机运转时冷却效果更佳。
•	更高的动力输出与更低的油耗，得益于更高的压缩比和更好的冷却效果。
•	发动机暖机速度更快，所需散热器尺寸更小。

缺点

以下是铝合金气缸与气缸盖的缺点：

•	因铝合金材料成本较高，发动机整体造价更贵。
•	弹性模量较低，容易在紧固螺栓的作用下发生变形。
•	热膨胀系数较大，因此活塞与气缸之间需要预留更大的配合间隙。
•	更容易被冷却液腐蚀。
•	通常需要镶嵌铸铁气门座圈和火花塞铜套。
•	钢制螺栓与铝合金之间易发生金属间电化学腐蚀，可能导致气缸盖与气缸体粘连。

气缸盖的应用

气缸盖的主要应用场景如下：

•	在部分赛车发动机中，气缸盖与气缸体采用一体式铸造，以实现更可靠的气密密封。
•	可拆卸式气缸盖相比整体式结构，在维护、检修等方面具有更多优势，应用更为广泛。
•	对于赛车等需要极高散热效率的重型发动机，有时会采用铜合金材质的气缸盖。
